Kit de Relógio de sol Equatorial Sem Gnômon

Relógio Equatorial: um mostrador em que a placa do mostrador é paralela ao plano equatorial e o gnômon de ponteiro-polar é perpendicular a ele.

O relógio de sol Equatorial Sem Gnômon é um relógio universal e pode ser usado em qualquer lugar do mundo. Tudo que você tem a fazer é posicioná-lo corretamente e ele irá dizer-lhe o tempo.

Este relógio um modelo modificado do Relógio de sol Anel Equatorial. Este tipo tem um gnômon, que é geralmente uma haste estreita, que projeta uma sombra em uma faixa estreita que indica as linhas horárias. Este aqui apresentado, porém, não tem gnomon. Em vez disso, as duas bordas da placa do mostrador agem como os estilos, uma para a parte da manhã e outro para as demais horas. Estas bordas projetam uma sombra em uma faixa bastante larga que contem as linhas horárias O tempo é lido nesta faixa durante todo o ano. É necessária uma faixa larga para exibir a sombra necessária para a contagem de tempo para todo o ano. Se a faixa for muito estreita, a sombra deslocará para fora da placa do mostrador.

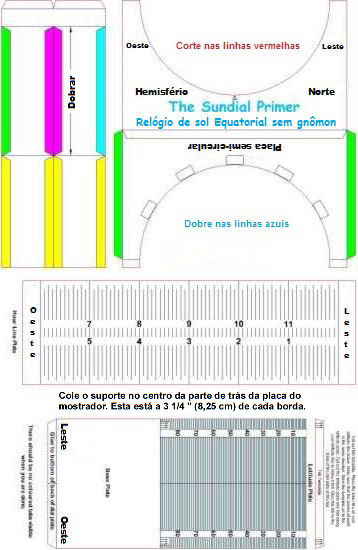

Figura 1: Kit Relógio de sol Equatorial Sem Gnômon  (CAD)

Este kit de relógio de sol é um pouco desafiante para montar, mas você vai se divertir. Criamos dois kits para que você possa construir um relógio de sol Equatorial Sem Gnômon para o Hemisfério Norte ou Sul.
Tudo que você precisa são tesouras, papelão, cola e fita. Se você quiser baixar um arquivo PDF do "Kit de Relógio de sol Equatorial Sem Gnômon", basta abrir uma das portas abaixo e ela fará o resto para você.

Hemisfério Norte	Hemisfério Sul

Após terminar de montar o seu relógio de sol, tudo o que você tem a fazer é configurá-lo e ele vai dizer-lhe o Tempo Solar. As direções dos pontos cardeais, tal como uma bússola sobre o relógio de sol, praticamente vão dizer-lhe como ele tem de ser posicionado.

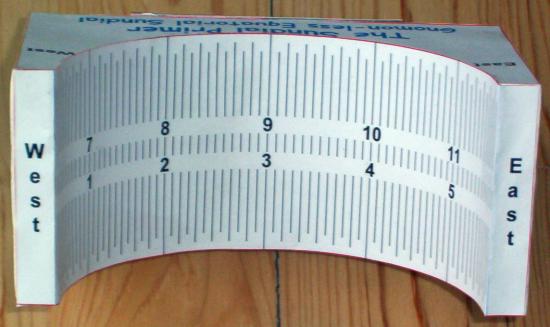

A foto abaixo mostra aqui como o relógio de sol ficará, uma vez que você terminou de construí-lo e posicioná-lo.

Mostradores Felizes !
