Kit Relógios de sol Horizontal/Analemático

Relógio de sol Horizontal: o relógio de sol mais comum ou de jardim, com uma placa do mostrador horizontal e um gnômon ponteiro-polar.

Relógio de sol Analemático: relógios de sol que consistem em pontos horários (em vez de linhas horárias) colocados ao redor de uma elipse e um gnômon móvel perpendicular ao plano do mostrador. Pode ser em qualquer plano, mas a forma mais usual é a horizontal. Na versão horizontal do mostrador, a posição do gnômon encontra-se no eixo reto Norte-Sul menor, num ponto determinado pela declinação do Sol (isto é, a data). O mostrador analemático pode ser considerado como uma projeção do mostrador Anel Equatorial Universal.

A combinação de relógio de sol Horizontal e Analemático apresentado aqui é um modelo híbrido muito útil. O relógio de sol é auto-orientado e pode ser usado para encontrar a verdadeira linha Norte-Sul. Isto é feito muito facilmente girando a placa do mostrador até que ambos os relógios de sol lêem a mesma hora ou tempo. Agora você pode alinhar seus outros modelos de relógio de sol por ele !

A Figura 1 mostra o kit que você usará para fazer sua própria combinação de relógio de sol horizontal/analemático. A placa do mostrador deste relógio de sol é projetada para caber em uma folha de papel Carta 8-1/2" por 11". Ele é propositadamente feito o quão grande quanto possível para que as linhas e pontos horários possam ser desenhados em intervalos de 5 minutos. Isso permite uma configuração mais precisa. Os relógios são projetados para uma latitude de 45°, mas a placa do mostrador pode ser ajustada na faixa de latitude de 25° a 45°, elevando a extremidade Norte ou Sul. Como resultado, há muitas peças para o relógio de sol, mas não é difícil de montar.

Figura 1: Kit Relógios de sol Horizontal/Analemático (ZW2000/CAD)

Criamos dois kits para que você possa construir uma combinação relógios de sol horizontal/analemático para o Hemisfério Norte ou Sul. Tudo que você precisa são tesouras, papelão, cola e fita. Se você quiser baixar um arquivo PDF do "Kit de relógios de sol Horizontal/Analemático", basta abrir uma das portas que trabalhará para você.

Hemisfério Norte	Hemisfério Sul

Quando o relógio de sol estiver todo pronto, o que você tem a fazer é configurá-lo e ele vai dizer-lhe o Tempo Solar. Para configurar o relógio de sol para a sua latitude, primeiro determine se você deve levantar a extremidade Norte ou Sul da placa do mostrador. Isto é feito facilmente observando as escalas de latitude. Coloque as pontas de seu polegar em sua latitude nas escalas. Isso impedirá a placa do mostrador de move-se para baixo. A aba, na extremidade oposta da placa do mostrador, irá mantê-la na parte superior da caixa. O mostrador é auto-orientado e tudo o que você precisa fazer é girá-lo até que ambos os relógios de sol Horizontal e Analemático lêem a mesmo hora ou tempo. Se você estiver comparando o tempo com um relógio convencional, lembre-se de ajustar o tempo para a Equação de Tempo e Correção de longitude. O "Corrija-O-Mostrador" ou o "Corrija-O-Mostrador II" irá ajudá-lo aqui. E se os relógios estiverem definidos para o Horário de Verão não se esqueça sobre a diferença de uma hora (ou o que for).

Quando o relógio de sol estiver corretamente configurado , você pode marcar os pontos Norte, Sul, Leste e Oeste, usando as setas na lateral da caixa. Agora você tem o Norte-Sul Verdadeiro ou a Linha Meridiana Local, bem como a linha Leste-Oeste. Estas podem ser usadas para configurar todos os demias kits de relógio de sol de papel que você fez, ou vier a fazer, e como todos eles indicam Tempo Solar.

Aqui está como o relógio de sol ficará, uma vez totalmente pronto. Este está localizado no Hemisfério Norte e posicionado para uma latitude de 50°. As imagens destinam-se a ajudá-lo a ver as suas duas partes.

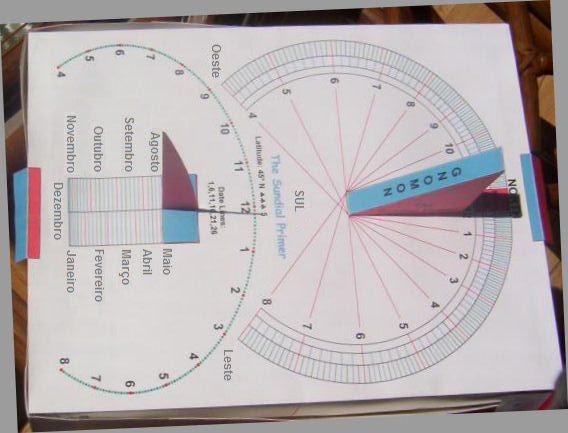

Hemisfério Norte - 7 de Agosto

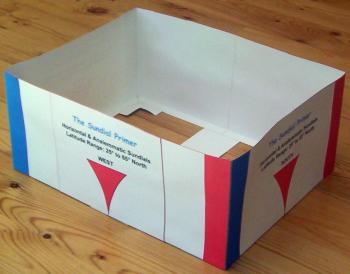

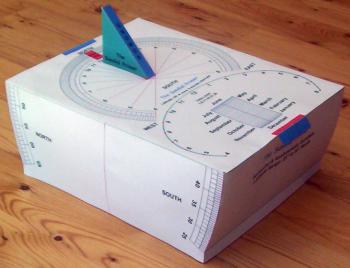

Caixa Externa: Marcadores de Direção	Caixa Interna: Escala de Latitude e Placa do Mostrador
Relógios de sol Horizontal/Analemático - Modelo Completo

Devido ao fato deste relógio de sol ser tão útil, foram desenvolvidos outros desenhos para um modelo mais robusto. Estes modelos usam papel laminado e placa rígida de isopor™ para os materiais de sua construção.
É muito fácil de construir. Se você quiser baixar um arquivo PDF do "Kit de Relógios de sol Horizontal/Analemático", bem mais robusto, basta abrir uma das portas abaixo:

Hemisfério Norte	Hemisfério Sul

As fotografias a seguir mostram o modelo de isopor™ rígido completo. Verifique o ajuste da caixa externa antes de colar os lados para garantir que a caixa interna não fique muito solta ou apertada. Pequenos ajustes podem ser feitos neste ponto que será bem difícil depois de todas as peças estarem coladas. Note que o gnômon para o relógio analemático pode ser orientado em qualquer direção. Apenas a borda vertical precisa ser posicionada na linha central da escala de datas e na linha de data correta.

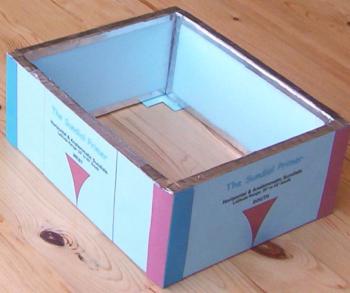

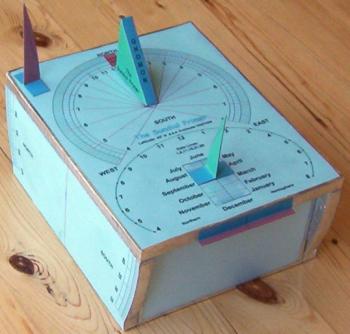

Caixa Externa: Marcadores de Direção	Caixa Interna: Escalas de Latitude e Placa do Mostrador

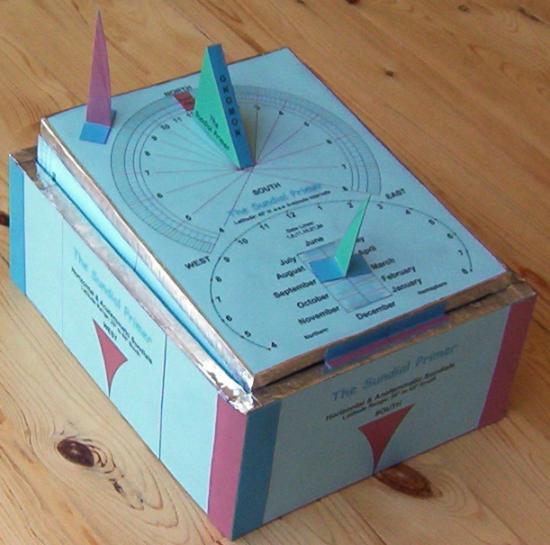

Relógios de sol Horizontal/Analemático - Modelo Completo

Mostradores Felizes !
