"SNORTÔ-metro"

Para posicionar corretamente o seu relógio de sol para uso, em muitos casos você precisará determinar o verdadeiro Norte ou Sul ... ou verdadeiro "SNOURTH". Isto não é o mesmo que o Norte magnético ou o Sul.
Esta é a direção do pólo celeste. Há uma série de maneiras de fazer isso, mas o dispositivo fornecido para você aqui permitirá que você use um dos dois métodos ou ambos. Esses são:

• Método das altitudes iguais.

• Método do Tempo Aparente Local ou Meio-dia Solar.

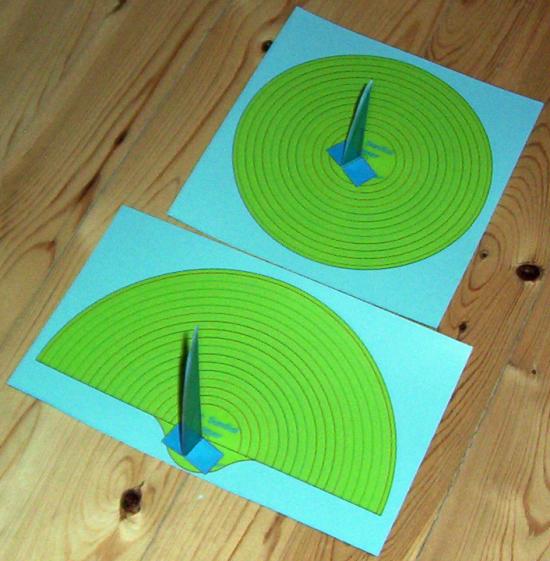

A Figura 1 ilustra o modelo para o "SNORTÔ-metro". Este dispositivo funcionará nos Hemisférios Norte e Sul. Existem dois tamanhos disponíveis. O circular "SNORTÔ-metro" é o menor dos dois e pode ser posicionado arbitrariamente, mas vai exigir um projetor de sombra menor ou "SNORTE-riscópio". O semi-circular "MEGA SNORTÔ-metro" deve ser inicialmente posicionado usando uma bússola magnética para garantir que a sombra sempre cairá em sua superfície. Um "SNORTE-riscópio" mais alto pode ser usado e resultará numa sombra mais longa. Tente obter o máximo de sombra possível, independentemente do dispositivo que você usa.

Figura 1: "SNORTÔ-metro" (CAD)

São fornecidos vários "SNORTE-riscópio". Dependendo da sua localização e da época do ano, será necessário "SNORTE-riscópio" de diferentes comprimentos para obter uma boa sombra.
Faça estes com cuidado, pois a borda reta deve ser tão vertical como você consiga fazê-la.

MÉTODO DAS ALTITUDES IGUAIS

Em intervalos iguais de tempo antes e depois do meio-dia o sol estará na mesma altitude. Os tempos exatos não importam. Os círculos no "SNORTÔ-metro" irão ajudá-lo a determinar isso.

Posicione o "SNORTÔ-metro" que irá utilizar no local onde o seu relógio de sol será instalado. Certifique-se de que está perfeitamente nivelado e protegido de modo que não se mova. Selecione um "SNORTE-riscópio" e coloque sua borda reta no centro da cruz, localizada no pequeno círculo, certificando-se de que está na vertical. Fixe-o na posição. Pela manhã, observe a sombra da ponta do "SNORTE-riscópio" e marque um ponto quando esta estiver em qualquer um dos círculos. Você pode marcar pontos em qualquer número de círculos. À tarde, observe novamente a sombra da ponta do "SNORTE-riscópio" e marque os pontos quando estiver nos mesmos círculos marcados pela manhã. Trace uma linha entre os dois pontos marcados em um determinado círculo. Encontre o ponto central desta linha. Trace uma linha através deste ponto e o centro da cruz, localizada no pequeno círculo. Agora você determinou a verdadeira linha Norte ou Sul em sua localização. Isso pode ser repetido com qualquer um dos outros círculos marcados e você deverá obter a mesma linha.

TEMPO APARENTE SOLAR OU MÉTODO DO MEIO-DIA SOLAR

Posicione o "SNORTÔ-metro" que irá utilizar no local onde o seu relógio de sol será instalado. Certifique-se de que está perfeitamente nivelado e protegido de modo que não se mova. Selecione um "SNORTE-riscópio" e coloque sua borda reta no centro da cruz localizada no pequeno círculo certificando-se de que está na vertical. Fixe-o na posição. Você precisará determinar quando o Tempo Aparente Local ou Meio-dia Solar ocorre em sua localização. Você também necessita de um relógio convencional preciso. Ao meio-dia precisamente solar, marque um ponto no "SNORTÔ-metro" em qualquer lugar ao longo da linha de sombra da borda reta do "SNORTE-riscópio". Trace uma linha através deste ponto e o centro da cruz, localizada no pequeno círculo. Agora você determinou a verdadeira linha Norte ou Sul em sua localização.

É uma boa prática repetir o método que você está usando em outro dia para confirmar a primeira linha que você estabeleceu. Você também pode usar ambos os métodos no mesmo dia como confirmação.
Se houver uma grande diferença, repita o processo. Se a diferença for pequena, você pode usar a posição média entre as linhas Norte-Sul estabelecidas para determinar a posição da linha final.

Se você gostaria de ter o "SNORTE-riscópio" você pode baixar um arquivo pdf de um kit que você pode montar. É muito fácil de fazer.

"SNORTÔ-metro"

Mostradores Felizes !
