Relógio de sol Díptico

Relógio de sol Díptico: um mostrador portátil (de bolso), em que um mostrador vertical e horizontal são articulados em conjunto e um cordão comum, entre eles, serve de gnômon e também garante que eles se abram no ângulo correto. Latitude específica.

Agora que você pode projetar e construir diademas sul direcionais horizontais e verticais, você pode colocá-los todos juntos para criar um dial diptych portátil. Tudo que você precisa fazer é criar dois relógios de sol em miniatura. Quão pequenos eles são dependerá de sua habilidade com os materiais que você está trabalhando com. A Figura 1 mostra o layout de um relógio de díptico.

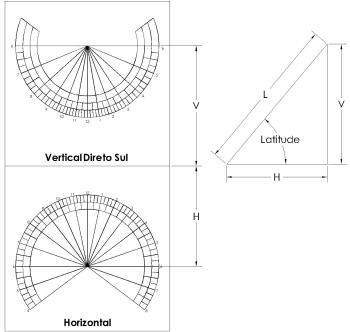

Figura 1: Relógio de sol Díptico (ZW2000/CAD)

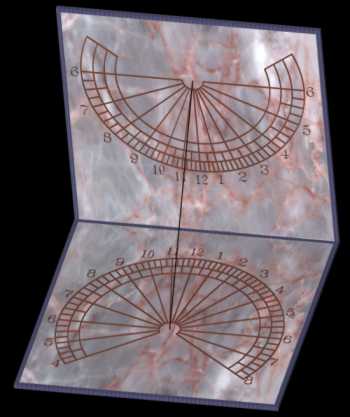

Para funcionar, os dois relógios de sol devem estar posicionados corretamente nas duas placas. Quando o relógio de sol é aberto, as placas devem estar em ângulo reto umas com as outras.
Isto é conseguido, usando-se um cordão gnômon de comprimento específico "L". O cabo forma o estilo dos relógios de sol.

Primeiro, posicione o relógio de sol horizontal na sua placa e meça a distância "H", da origem do mostrador para a borda superior da sua placa. A distância "V", desde a origem do relógio solar Vertical até a borda inferior da sua placa, pode ser calculada da seguinte forma:

V= H tan ø

onde ø é a latitude do lugar onde o relógio de sol será usado.

O relógio de sol vertical pode agora ser posicionado corretamente em sua placa.

Os dois relógios são agora articulados na base e um pequeno furo é perfurado na origem de cada mostrador. Os relógios são abertos para que eles estejam em ângulo reto entre si. As extremidades do cordão são passadas através dos dois furos e ligadas de modo que o cordão esteja apertado quando os mostradores são abertos para a posição correta. Esta é apenas uma maneira de anexar o cabo.

Outra opção é anexar uma linha de prumo para o relógio de sol vertical para garantir que ele esteja sempre numa posição vertical quando aberto. Um nível de bolha pode ser instalado no relógio de sol horizontal para nivelar o mostrador.

Para ler a hora, os mostradores também devem estar alinhados com o Pólo Celeste. Mostradores deste tipo incluiu um pequeno compasso embutido no mostrador horizontal.

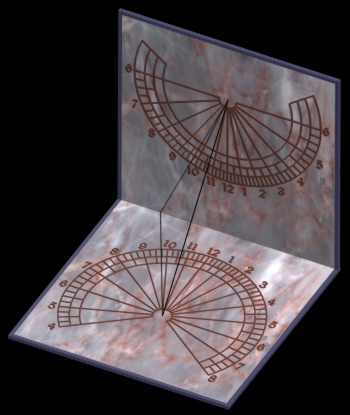

Imagem ampliada, com sombra projetada, clique aqui.
