"Guias de Mostradores": Relógio de sol Analemático (Relógio de sol Humano)

O objetivo dos "Guias de Mostradores" é fornecer um método fácil para estabelecer as linhas horárias para uma série de relógios de sol analemáticos, localizados em várias latitudes, tanto no Hemisfério Norte como Sul.

Os relógios de sol analemáticos, aqui apresentados, são projetados para serem usados como "relógios de sol humanos". São também conhecidos como interativo, de envolvimento humano ou relógio solar.

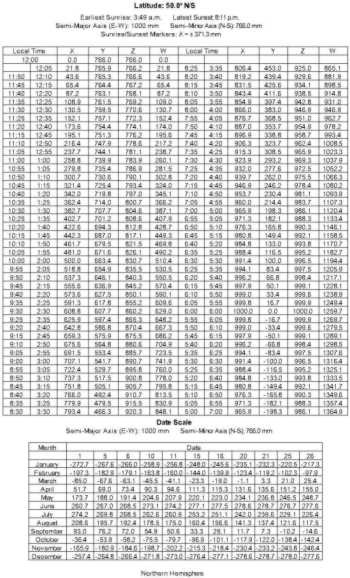

A Figura 1 é uma ilustração de um típico "Guia de Mostradores". Ele é projetado para mostrar o Tempo Aparente Solar ou Tempo Solar.

Figura 1: "Guias de Mostradores" (CAD)

Há um total de 81 "Guias de Mostradores" que cobrem uma grande faixa de latitudes entre 25° to 65°, inclusive com incrementos de 0.5°. Cada "Dialling Guide" ilustra comodefinir os pontos horários, em incrementos de tempo mínimo de 5 minutos e as Escalas de Data para quatro relógios de sol.

Como os relógios são destinados às pessoas, há informações disponíveis para construir modelos com larguras Leste-Oeste de 2, 3, 4 e 5 metros.

Para obter as informações do projeto de seu "Relógio de sol Humano", basta encontrar um "Guia do Mostrador" o mais próximo de sua latitude, na tabela a seguir e você terá como chegar lá.

Não esqueça de seguir as instruções.

Mostradores Felizes !

Se você estiver interessado em um "Guia de Mostrador" personalizado, projetado para sua localização geográfica específica ou que tenha as linhas horárias corrigidas para longitude, podemos ajudá-lo.

"Guias de Mostradores" para "Relógio de sol Humano" Personalizado

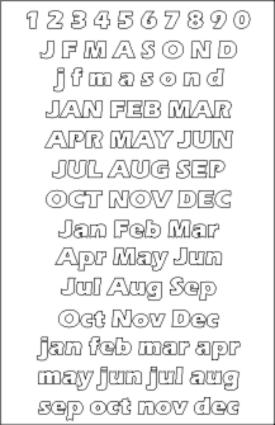

Se você estiver planejando construir um Relógio de sol Humano e localizá-lo em uma área cimentada, você pode pintar os números das horas e a escala de data.
Os números também podem ser usados, se você estiver criando um relógio de sol interativo de plano de sombra horizontal.
Os seguintes modelos estão disponíveis, como arquivos pdf, quando você solicitar "The Sundial Primer em CD".

Os números tem 10 polegadas de altura (25 cm), as letras 6 polegadas (15 cm) e o texto 3 polegadas (10 cm).
Cada número, letra e texto do mês encontra-se numa folha separada de 8-1/2" por 11" de papel (Carta).
Você pode variar o tamanho ao imprimir, ajustando a escala de impressão.
O modelo é construido, cortando a imagem usando um estilete fino, usado em artesanato.
Este fonte também está disponível como um arquivo dxf, como muitos oferecidos abaixo, mas apenas em "The Sundial Primer em CD".

Além disso, somente disponível no CD, você encontrará arquivos dxf das seguintes fontes. Estas podem ser importados para o aplicativo CAD, onde você pode escalá-los para qualquer tamanho.
Em seguida, encontre um profissional de gravação em metal, que tenha um cortador de plasma ou laser, para obter as imagens cortadas de chapa de aço fino. Pinte e decore as imagens,
em blocos de concreto de qualquer forma e tamanho. Se você colocar uma moldura em torno da imagem, você pode obter diapositivos e negativos dos cortes.

Estes não são True Fonts, mas foram convertidos em linhas para torná-los mais utilizáveis. Por exemplo, você pode facilmente ajustar o espaçamento entre as letras para atender às suas necessidades.
Não se preocupe se os fontes pareçam um pouco desfocados aqui. Isso é apenas por causa da baixa resolução das imagens. Eles estão perfeitos nos arquivos dxf.

Se você estiver interessado em ver mais modelos de fontes disponíveis, eles estão aqui.

Mais Modelos de Fontes

Estes modelos estão disponíveis somente em "The Sundial Primer em CD".

E ISTO NÃO É TUDO ! O CD também contém um conjunto de instruções que o guiará pelo processo de importação do arquivo dxf, redimensionando os fontes e imprimindo-os, usando DeltaCad.
Para obter mais informações sobre o DeltaCad, vá para "The Sundial Primer BR" e visite a página "Gnomonismo Assistido por Computador (GAC/CAD)".
