Linhas de Azimute

Azimute (do Sol) (A, AZ): o ângulo do Sol, medido no plano horizontal e para o Sul Verdadeiro. Os ângulos para Oeste são positivos, aqueles para Leste, negativos. Assim sendo, Oeste é 90°, Norte é ± 180°, Leste -90°.

Rosa dos Ventos: um desenho das direções da bússola, mostrando no mínimo os pontos cardeais, mas mais geralmente oito, dezesseis ou trinta e dois pontos.

Mostrar o azimute do Sol ou a direção em um relógio de sol Horizontal ou Vertical Direto dial é fácil. A fim de não carregar, demasiadamente, a face do mostrador, o que pode causar confusão na leitura do tempo, uma parte separada da placa do mostrador pode ser usada para indicar o azimute do Sol.

No caso de um mostrador horizontal, uma Rosa dos Ventos pode ser usada para indicar a direção do Sol. Um pino vertical é usado para lançar uma sombra que irá indicar a direção do Sol.
Ele está localizado no centro da Rosa dos Ventos.

É importante notar que os pontos de azimute, na Rosa dos Ventos, são rotulados em sentido inverso às direções reais.
Por exemplo, quando o Sol se dirige para o Leste, a sombra do pino cairá para o Oeste.

A Figura 1 ilustra o layout de uma Rosa dos Ventos, para um relógio de sol Horizontal. Cada um dos pontos mostrados está separado por 22,5°.
Como mencionado, a Rosa dos Ventos poderia ser situada em qualquer lugar no mostrador e em qualquer escala apropriada.
Poderia ser incorporada ao mostrador, se desejado.

O projeto de uma Rosa dos Ventos é limitado somente a sua imaginação e poderia ser uma característica original em seu mostrador.

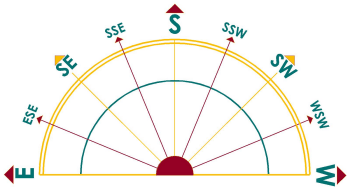

Figura 1: Rosa dos Ventos - Relógio de sol Horizontal (CAD)

Para um mostrador Vertical Sul Direto, a direção do Sol é mostrada por uma série de linhas paralelas. Quando o Sol estiver diretamente a Leste ou a Oeste da placa do mostrador, estará paralelo ao plano da placa do mostrador. A única vez que o Sol pode produzir uma sombra é quando estiver ao Sul do plano do mostrador.

A Figura 2 ilustra um dispositivo que mostrará o azimute do Sol em um mostrador Vertical Sul Direto. O desenho mostra a vista do mostrador, olhando verticalmente para baixo, a partir do topo. Um pino horizontal está localizado na placa do mostrador. Como o Sol se move de Leste a Oeste, a ponta do pino vai lançar uma sombra sobre a placa do mostrador. Na parte da manhã, quando o Sol estiver para o Leste, a sombra se moverá no lado Oeste da placa do mostrador. Ao Meio-dia Solar, o Sol estará no meridiano e a sombra apontará para baixo. O Sol está diretamente ao Sul. À tarde, a sombra se moverá ao longo do lado Leste da placa do mostrador. A distância da ponta da sombra da linha Vertical Sul, para qualquer azimute, é determinada da seguinte forma:

Distância = Comprimento do Pino x tan (Azimute do Sol)

Figura 2: Dispositivo de Azimute - Relógio de sol Vertical Sul Direto (CAD)

Esta distância será igual para pontos da bússola, equivalentes a Leste e Oeste do pino. Uma série de linhas verticais serão criadas para indicar a direção do Sol.
O espaçamento das linhas de azimute, assumindo uma altura de pino unitária, é determinado pela tabela a seguir.


Tabela 1: Espaçamento das Linhas de Azimute

Para determinar o espaçamento real da linha Sul para qualquer linha de azimute, basta multiplicar o comprimento real do pino pelo fator "Espaçamento entre Linhas de Azimute".

A Figura 3 ilustra o layout das linhas de azimute para um mostrador Vertical Sul Direto. O comprimento do pino selecionado requer alguma atenção. O comprimento da sombra variará e se o pino for muito longo, a ponta da sombra se moverá para fora da escala de azimute ou talvez mesmo fora da própria placa do mostrador.

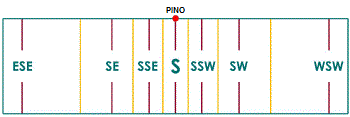

Figura 3: Linhas de Azimute - Relógio de sol Vertical Sul Direto (CAD)
