Linhas de Declinação

Linhas de Declinação: linhas, em um mostrador, indicando a declinação do Sol, em uma determinada data. São lidas, observando a sombra de um nodus.

Declinação (do Sol): a distância angular do Sol acima ou abaixo do Equador Celeste. O seu valor segue uma curva de onda senoidal anual, variando de 0° nos Equinócios e ± 23,4° (aproximadamente) nos Solstícios. Tem valores positivos quando o Sol está acima do Equador Celeste (Verão no Hemisfério Norte) e negativo quando abaixo.

Nodus: um ponto que lança uma sombra para indicar a hora e/ou a data em uma face do mostrador. Pode tomar a forma de uma pequena esfera ou um entalhe em um gnômon ponteiro-polar ou pode ser a ponta de um gnômon com uma orientação arbitrária (geralmente horizontal ou vertical).

Linha Horizontal: uma linha desenhada sobre a placa do mostrador, na sua intersecção com um plano que passa através do nodus e é paralelo ao plano do horizonte.

Uma linha de declinação traça o trajeto que o Sol toma durante um dia particular do ano. Elas podem, portanto, ser usadas para indicar uma data. Os Solstícios formam os dois extremos para estas linhas e, na altura dos Equinócios, o trajeto é uma linha reta e funciona como Leste-Oeste, para uma série de mostradores. As linhas de declinação são traçadas por um nodus. Isso pode ser um pino vertical para mostradores Horizontais e Polares ou um pino horizontal para mostradores Verticais. O ponto de sombra do nodus permanecerá sempre dentro das duas linhas de declinação extremas.

O relógio de sol pode ser simplificado, mostrando apenas as três linhas de declinação que indicam as datas dos Solstícios e Equinócios. Se desejar, você pode incluir linhas de declinação que mostrem a entrada do Sol nos outros Signos do Zodíaco. Isto resulta em sete declinações, como mostrado nas figuras abaixo.

Uma linha de declinação pode ser desenhada para qualquer dia do ano. Um relógio de sol pode ser personalizado para indicar um evento especial, como um casamento, aniversário ou qualquer data especial.

As figuras a seguir mostram vários relógios de sol com as sete linhas de declinação, incluídas para uma altura de nodus comum. O layout das linhas de declinação será afetado pela altura do nodus.
Isto é ilustrado, por figuras, nas páginas "Relógio de sol Horizontal" e "Relógio de sol Vertical Sul Direto".

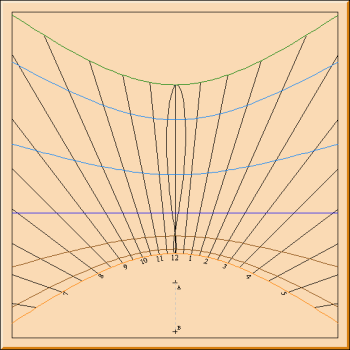

Figura 1: Relógio de sol (SHADOWS)

Para um relógio de sol Horizontal, o Solstício de Verão é indicado pela linha de declinação mais próxima do gnômon e o Solstício de Inverno pela linha de declinação mais distante.
O nodus vertical da haste estaria situado no ponto "A".

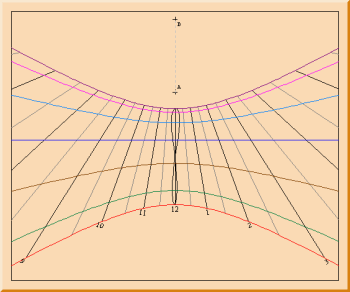

Figura 2: Relógio de sol Vertical Sul Direto (SHADOWS)

Para um relógio de sol Vertical, o Solstício de Verão é indicado pela linha de declinação mais distante do gnômon e o Solstício de Inverno pela linha de declinação mais próxima.
O nodus de haste horizontal seria localizado no ponto "A".

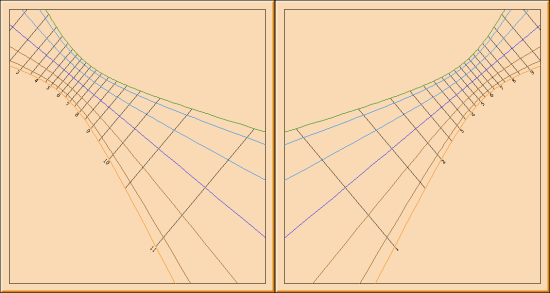

Figura 3: Relógios de sol Vertical Leste e Oeste Direto (SHADOWS)

Figura 4: Relógio de sol Polar (SHADOWS)

O relógio de sol pode tornar-se mais útil, incluindo-se uma linha horizontal. Entretanto, esta linha não poderá ser desenhada num mostrador Horizontal, devido ao fato do plano passar horizontalmente através do nodus, ser paralela à placa do mostrador e, também, não haver possibilidade de cruzá-la. Esta linha pode ser desenhada em mostradores Verticais e no mostrador Polar. Como essa linha representa o horizonte, as linhas de declinação não se estendem além dela. Na verdade, o tempo do nascer e pôr-do-sol pode ser determinado, a partir dos pontos onde as linhas de declinação cruzarem a linha horizontal.

As figuras a seguir mostram a linha horizontal para os mostradores nas figuras acima.

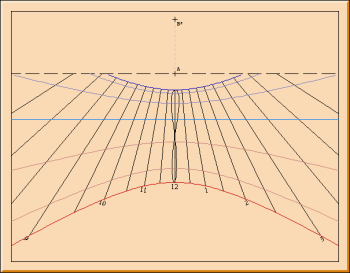

Figura 5: Relógio de sol Vertical Sul Direto (SHADOWS)

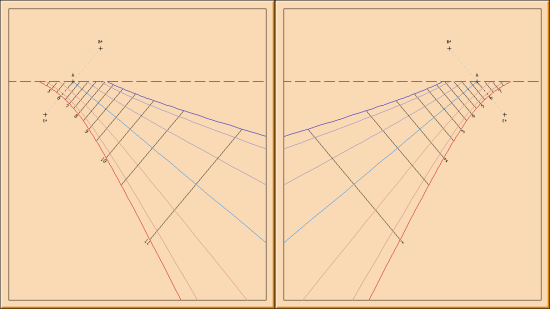

Figura 6: Relógios de sol Vertical Leste e Oeste Direto (SHADOWS)

Um mostrador Vertical Leste Direto mostrará o horário do nascer do sol e o mostrador Vertical Oeste Direto, a hora do pôr-do-sol.

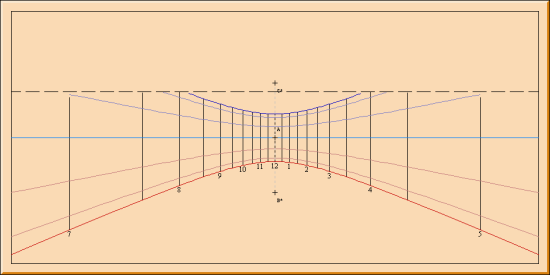

Figura 7: Relógio de sol Polar (SHADOWS)
