Norte versus Sul

Hemisfério (Norte ou Sul): metade do globo terrestre, Norte ou Sul do Equador. Note que um relógio de sol, numa latitude em particular, em um hemisfério deve ser invertido para uso na latitude recíproca, no outro hemisfério.

As figuras a seguir ilustram relógios de sol idênticos, projetados para latitudes 50° Norte e 50° Sul. Um deles é uma imagem espelhada do outro. Observe também, por sua cor, que as linhas de declinação estão invertidas. O gnômon é orientado com o Polo Celeste Norte e Sul.

Um relógio de sol Vertical Sul Direto, no Hemisfério Norte se torna num modelo Vertical Norte Direto, no Hemisfério Sul. E quando é Verão em um hemisfério, é Inverno no outro.

Para posicionar seu relógio de sol Horizontal corretamente, você precisa encontrar o Norte ou Sul verdadeiro. Você pode usar as técnicas descritas na página "Encontrando o Norte/Sul Verdadeiro".

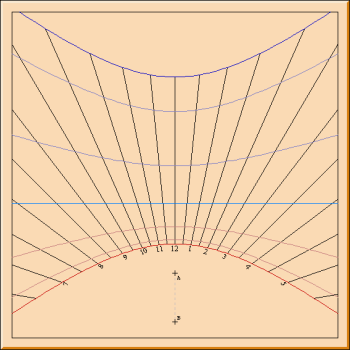

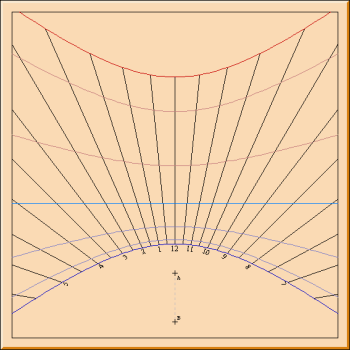

Figure 1: Horizontal Sundial Northern Hemisphere Figure 2: Horizontal Sundial Southern Hemisphere
Figura 1: Relógio de sol Horizontal
Hemisfério Norte (Shadows)		 Figura 2: Relógio de sol Horizontal
Hemisfério Sul (Shadows)

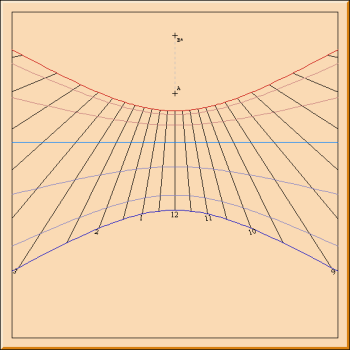

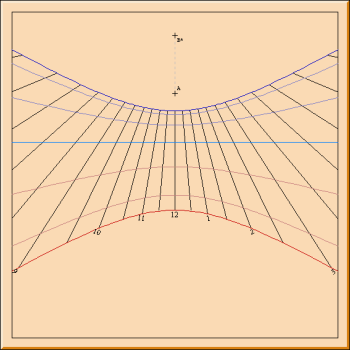

Figure 3: Vertical Direct South Sundial Northern Hemisphere Figure 4: Vertical Direct North Sundial Southern Hemisphere
Figura 3: Relógio de sol Vertical Sul Direto
Hemisfério Norte (Shadows)		 Figura 4: Relógio de sol Vertical Norte Direto
Hemisfério Sul (Shadows)

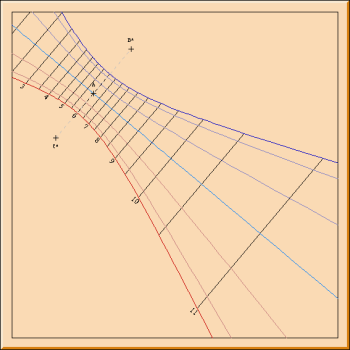

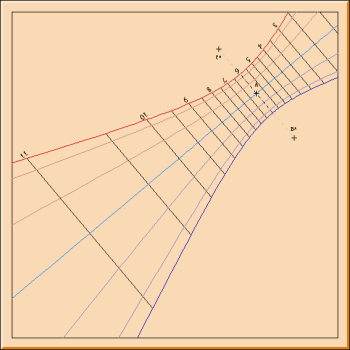

Figure 5: Vertical Direct East Sundial Northern Hemisphere Figure 6: Vertical Direct East Sundial Southern Hemisphere
Figura 5: Relógio de sol Vertical Leste Direto
Hemisfério Norte (Shadows)		 Figura 6: Relógio de sol Vertical Leste Direto
Hemisfério Sul (Shadows)

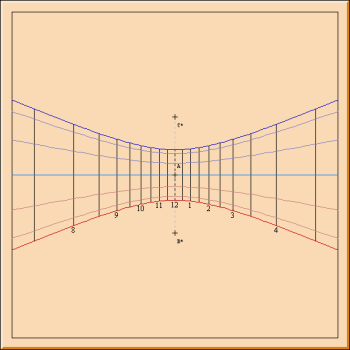

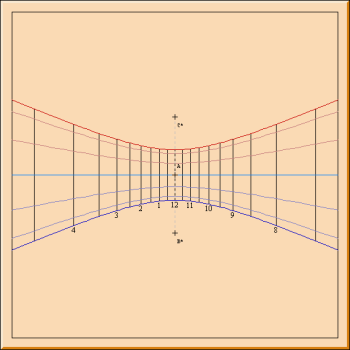

Figure 7: Polar Sundial Northern Hemisphere Figure 8: Polar Sundial Southern Hemisphere
Figura 7: Relógio de sol Polar
Hemisfério Norte (Shadows)		 Figura 7: Relógio de sol Polar
Hemisfério Sul (Shadows)
